POE injektor pasivní - 16x 100 Mb/s, stíněný panel
Pasivní POE injektor - 16x 100Mb/s, stíněný panel
Panel integrující 16 pasivních POE injektorů vhodný pro napájení až šestnácti zařízení.Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)
- provedení 19" rack
- LED kontrolka pro vizuální monitoring provozu
- vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu
- vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu

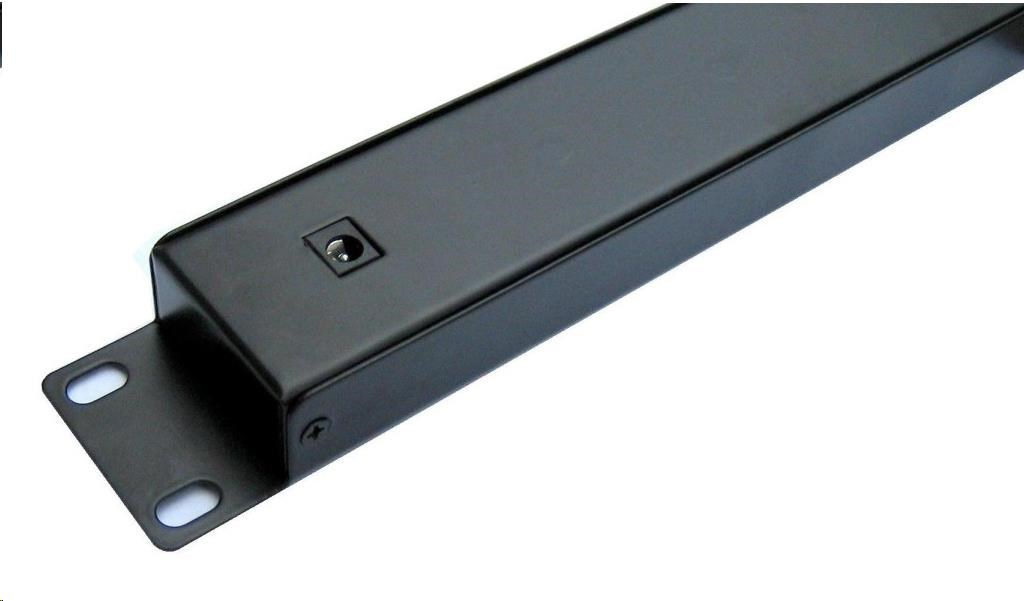

- vstup pro napájecí konektor (jack 2.5 mm center positive, 1ks součástí dodávky)
Použití:
Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch).
Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry:
4,5 (kladný pól)
7,8 (záporný pól)

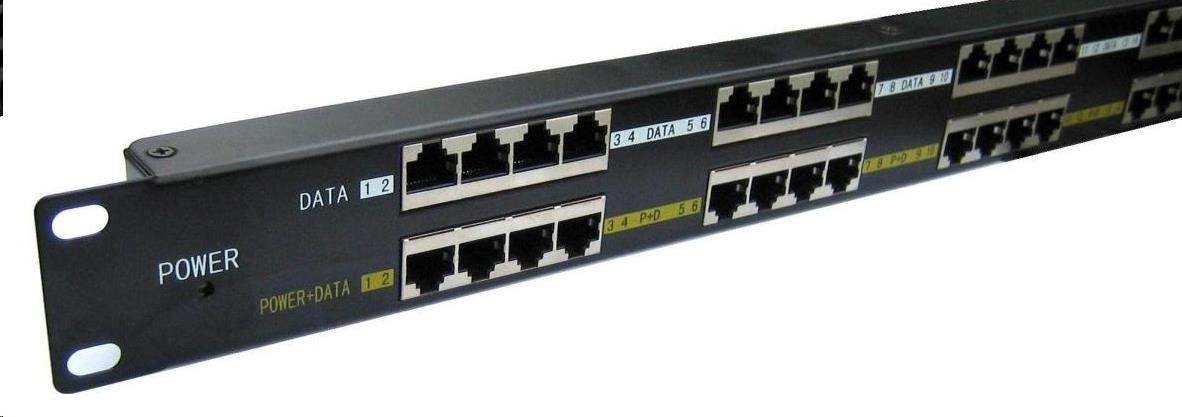

Rozhraní:
16x RJ45 konektor pro připojení do LAN (Data)
16x RJ45 konektor pro sloučený výstup (Data+Napájení)
LED signalizace:
Power OFF -- bez signalizace
3/6 (V+),1/2 (V-) -- zelená
3/6 (V-),1/2 (V+) -- červená
Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Doporučený příkon zdroje je 15W na pár RJ45 konektorů (16 x 15W = 240W pro napájení všech 16 portů PoE panelu).
Technické specifikace | |
Vstupní napájení: | 0-240V AC 50/60Hz |
Vstup napájení: | 2.5mm jack svorkovnice |
Data páry: | 1/2 & 3/6 |
Napájecí páry: | 4/5 (+) & 7/8 (-) |
OCP ochrana: | vratná pojistka RF60 na každém portu (650mA, +15%/-10%) |
Normy: | TIA/EIA 568 Cat.5 |
LAN: | 10/100Mbps |
Hmotnost: | 68g |
Rozměry: | 482.6mm x 44.3mm x 21.8mm |
Provozní teplota: | 0~40°C |
Skladovací teplota: | -40~70°C |
Provozní vlhkost: | 10%~80% RH |
Skladovací vlhkost: | 5%~90% RH |
Certifikace: | CE |
